Хоризонтални центробежни помпи с механично уплътнение Dragon
Dragon е серия хоризонтални центробежни помпи от пластмаса на Fluimac, задвижвани директно от електродвигател. Създадени са за бърз трансфер и изпразване на течности, с дебит от 6 до 78 m³/h и напор до 45 m (при 50 Hz). Полуотвореното работно колело им позволява да работят непрекъснато със замърсени течности с вискозитет до 800 cps, съдържащи малки суспендирани твърди частици. Корпусът се изработва от PP или PVDF, а механичното уплътнение с маншон от 100% чист PTFE е предназначено за приложения, изискващи много висока устойчивост на корозия. Помпите се доставят с електродвигатели 50 Hz с 2 полюса (2900 об/мин). При запитване предлагаме и изпълнение с двигател с 4 полюса (1400 об/мин).
Конструкция
- Здрав корпус на помпата и адаптер, който свързва помпата с електродвигателя и позволява проверка на механичното уплътнение
- Полуотворено работно колело, монтирано на вала на помпата, който е едно цяло с вала на двигателя
- Механично уплътнение, разположено в задната част на работното колело
- Маншон от 100% чист PTFE – за приложения, изискващи много висока устойчивост на корозия
- Уплътнението е монтирано външно и е под вътрешно налягане, което предпазва вала на помпата от механични натоварвания
- Корпус от PP или PVDF, уплътнение SiC + въглерод, O-пръстени EPDM или VITON
Приложения
- Химическа промишленост
- Галванична промишленост
- Пречистване на води
- Пречистване на въздух
- Кожарска промишленост
- Рибопреработвателна промишленост
- Корабостроене
- Специални превозни средства
- Добив и преработка на злато
Технически данни при 50 Hz, двигател с 2 полюса (2900 об/мин)
| Модел | Вход | Изход | Макс. дебит | Макс. напор | BEP | Макс. вискозитет | Работно колело | Мощност на двигателя |
| m³/h | m | m³/h / m | cps | Ø mm | kW | |||

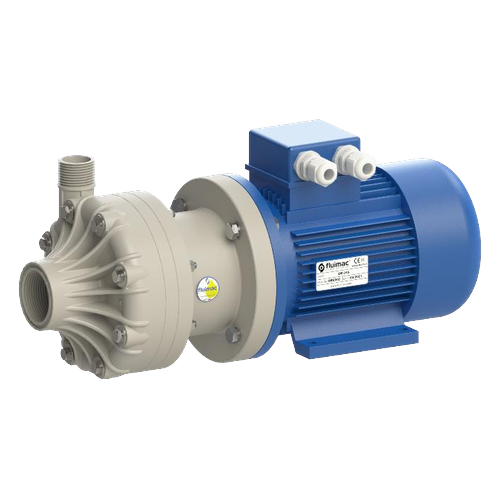

| DR6 | 1 1/2” BSPP F | 1” BSPP M | 9,2 | 6,4 | 5,4 / 4,1 | 100 | 79 | 0,37 – 0,75 |
| DR10 | 1 1/2” BSPP F | 1” BSPP M | 11,2 | 9 | 6 / 6 | 150 | 89 | 0,55 – 1,5 |
| DR15 | 1 1/2” BSPP F | 1” BSPP M | 13 | 11 | 7 / 7,2 | 200 | 97 | 0,75 – 1,5 |
| DR20 | 2” BSPP F | 1 1/2” BSPP M | 28,5 | 13 | 17 / 10 | 300 | 104 | 1,5 – 5,5 |

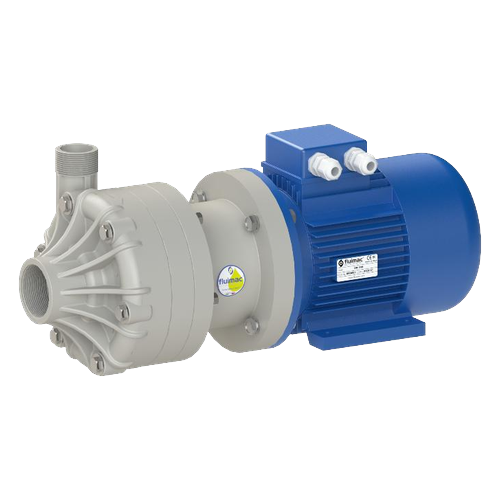

| DR25 | 2” BSPP F | 1 1/2” BSPP M | 31 | 17 | 19 / 13,5 | 400 | 114 | 1,5 – 5,5 |
| DR30 | 2” BSPP F | 1 1/2” BSPP M | 34,5 | 21 | 21 / 17 | 500 | 124 | 2,2 – 5,5 |
| DR40 | 2” BSPP F | 1 1/2” BSPP M | 38 | 21 | 21 / 19 | 500 | 134 | 2,2 – 7,5 |
| DR45 | 2 1/2” BSPP F | 2” BSPP M | 60 | 26 | 35 / 21 | 500 | 140 | 4 – 11 |
| DR50 | 2 1/2” BSPP F | 2” BSPP M | 64 | 30,5 | 38 / 26 | 600 | 150 | 5,5 – 15 |

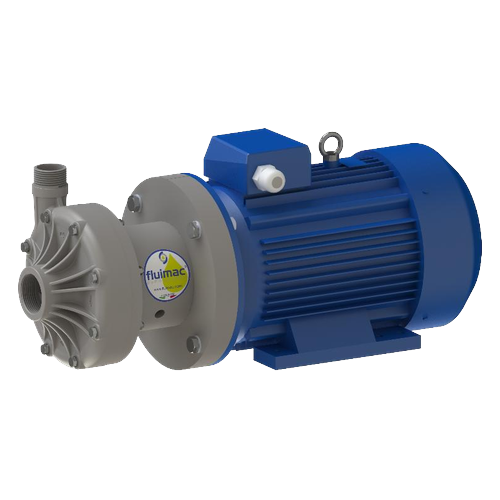

| DR60 | 2 1/2” BSPP F | 2” BSPP M | 68,5 | 35 | 40,5 / 29,5 | 700 | 160 | 5,5 – 18,5 |
| DR70 | 2 1/2” BSPP F | 2” BSPP M | 73 | 40 | 43 / 34 | 800 | 170 | 7,5 – 18,5 |
| DR80 | 2 1/2” BSPP F | 2” BSPP M | 78 | 45 | 50 / 37 | 800 | 180 | 7,5 – 18,5 |
