Dragon DR45
Fluimac Dragon DR45 е хоризонтална центробежна помпа от пластмаса с механично уплътнение, задвижвана директно от електродвигател. Предназначена е за бърз трансфер и изпразване на агресивни и замърсени течности с вискозитет до 500 cps, включително с малки суспендирани твърди частици. Полуотвореното работно колело (Ø 140 mm) е монтирано директно на вала на двигателя, а външно монтираното механично уплътнение от SiC и въглерод с маншон от 100% чист PTFE осигурява много висока устойчивост на корозия. С двигател 50 Hz с 2 полюса (2900 об/мин) помпата достига дебит до 60 m³/h и напор до 26 m. При запитване предлагаме и изпълнение с двигател с 4 полюса (1400 об/мин). Корпусът се изработва от PP или PVDF. Вижте всички помпи от серията Dragon.
- Смукателна връзка (вход): 2 1/2'' BSPP (вътрешна резба)
- Нагнетателна връзка (изход): 2'' BSPP (външна резба)

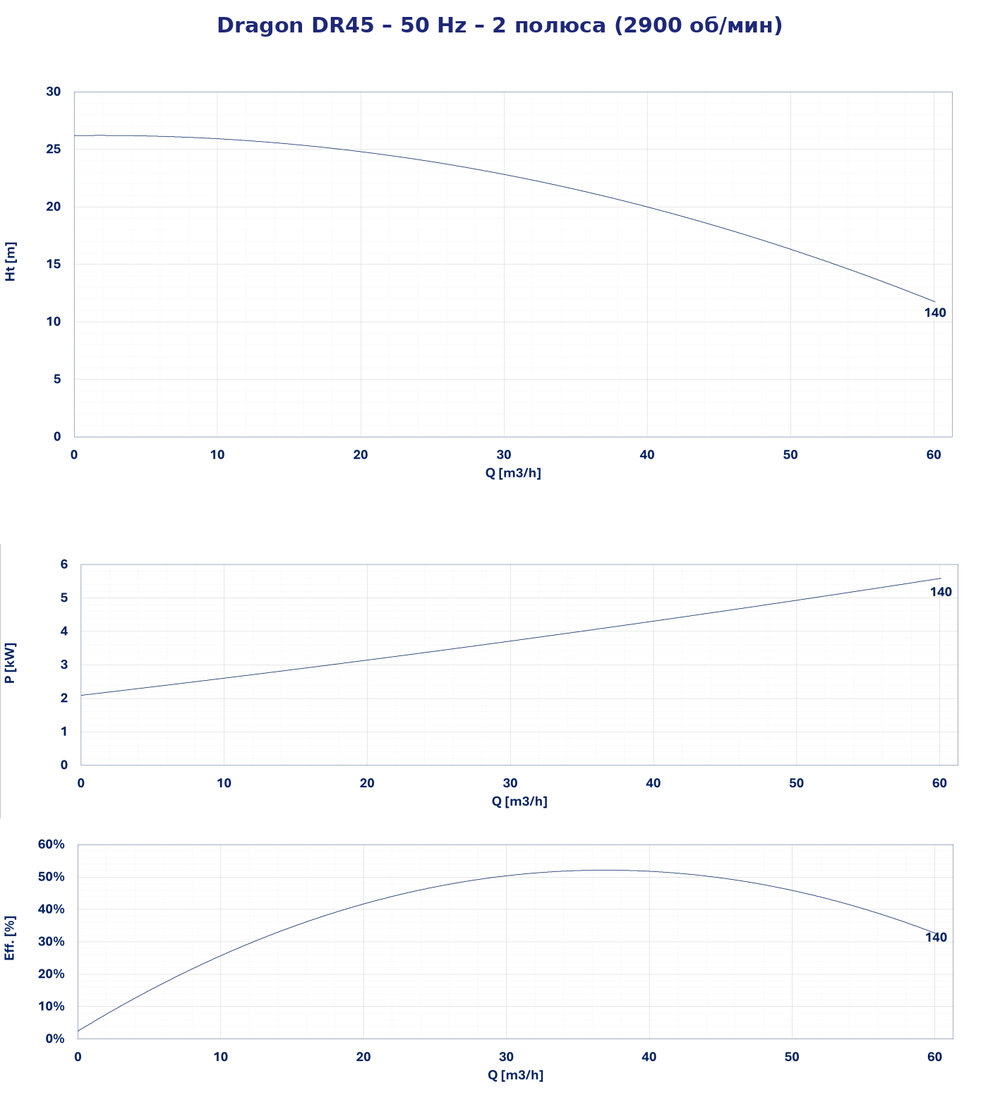

- Максимален дебит: 60 m³/h
- Максимален напор: 26 m
- Оптимална работна точка (BEP): 35 m³/h при 21 m
- Максимален вискозитет: 500 cps
- Работно колело: полуотворено, Ø 140 mm
- Двигател: 2 полюса, 2900 об/мин, 50 Hz, IP 55, IEC фланец, B3+B5
- Мощност на двигателя: 4 / 5,5 / 7,5 / 11 kW

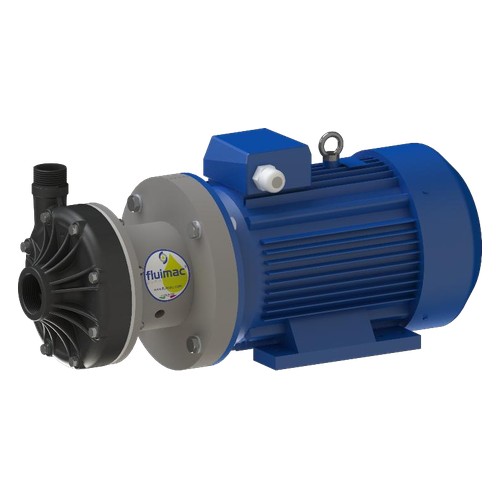

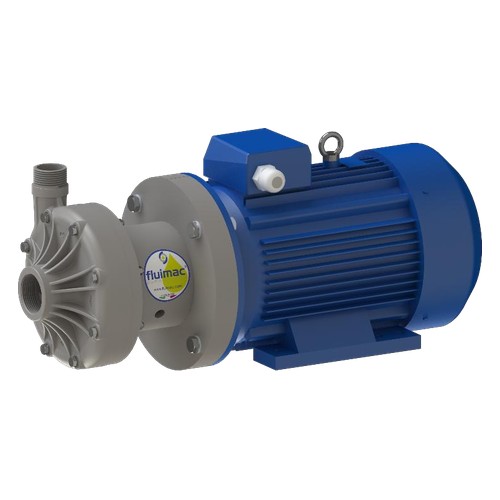

- Материали на корпуса: PP, PVDF
- Механично уплътнение: SiC + въглерод (T1), маншон от 100% чист PTFE
- O-пръстени: EPDM или VITON
- Температура: PP -5 °C +65 °C, PVDF -20 °C +95 °C
Налични материали
PP
-5 °C +65 °C
PVDF
-20 °C +95 °C

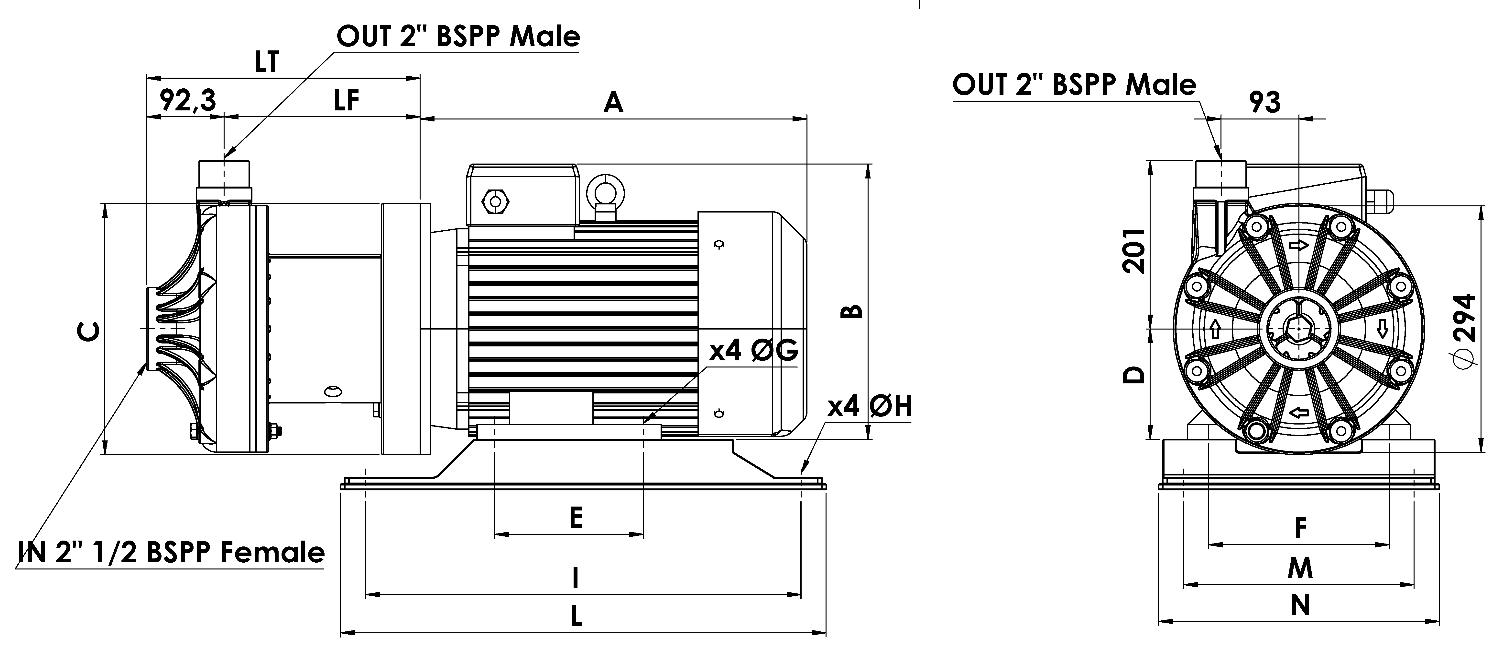

Размери [mm]
Размери на двигателя (50 Hz, 2 полюса)
| Рамка | kW | Тегло* kg | A* | B* | C* | D* | E* | F* | ØG* | LT | LF |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IEC 112 | 4 | 26,7 | 335 | 286 | 250 | 112 | 140 | 190 | 12 | 306,5 | 214 |
| IEC 132S | 5,5 | 38,5 | 356 | 319 | 300 | 132 | 140 | 216 | 12 | 326,5 | 234 |
| IEC 132S | 7,5 | 42,2 | 356 | 319 | 300 | 132 | 140 | 216 | 12 | 326,5 | 234 |
| IEC 160M | 11 | 101 | 500 | 425 | 350 | 160 | 210 | 254 | 14,5 | 326,5 | 234 |
Размери на основата
| Рамка | ØH | I | L | M | N | O |
|---|---|---|---|---|---|---|
| IEC 112 | 12 | 352 | 400 | 197 | 245 | 60 |
| IEC 132S | 15 | 520 | 580 | 275 | 335 | 60 |
| IEC 160M | 15 | 520 | 580 | 275 | 335 | 60 |
* Зависи от производителя на двигателя. Размерите са ориентировъчни.
| Модел | Корпус | O-пръстени | Механично уплътнение | Връзки | Размер на рамката | Двигател |
|---|---|---|---|---|---|---|
| DR045 | P = PP K = PVDF | D = EPDM V = VITON | T1 = SiC + C | 1 = BSPP STD 2 = FLANGED 5 = NPT | 100 112 132 160 | IE = IEC FLANGE - = NO MOTOR |
