Dragon DR6

Fluimac Dragon DR6 е хоризонтална центробежна помпа от пластмаса с механично уплътнение, задвижвана директно от електродвигател. Предназначена е за бърз трансфер и изпразване на агресивни и замърсени течности с вискозитет до 100 cps, включително с малки суспендирани твърди частици. Полуотвореното работно колело (Ø 79 mm) е монтирано директно на вала на двигателя, а външно монтираното механично уплътнение от SiC и въглерод с маншон от 100% чист PTFE осигурява много висока устойчивост на корозия. С двигател 50 Hz с 2 полюса (2900 об/мин) помпата достига дебит до 9,2 m³/h и напор до 6,4 m. При запитване предлагаме и изпълнение с двигател с 4 полюса (1400 об/мин). Корпусът се изработва от PP или PVDF. Вижте всички помпи от серията Dragon.

  • Смукателна връзка (вход): 1 1/2'' BSPP (вътрешна резба)
  • Нагнетателна връзка (изход): 1'' BSPP (външна резба)
  • Максимален дебит: 9,2 m³/h
  • Максимален напор: 6,4 m
  • Оптимална работна точка (BEP): 5,4 m³/h при 4,1 m
  • Максимален вискозитет: 100 cps
  • Работно колело: полуотворено, Ø 79 mm
  • Двигател: 2 полюса, 2900 об/мин, 50 Hz, IP 55, IEC фланец, B3+B5
  • Мощност на двигателя: 0,37 / 0,55 / 0,75 kW
  • Материали на корпуса: PP, PVDF
  • Механично уплътнение: SiC + въглерод (T1), маншон от 100% чист PTFE
  • O-пръстени: EPDM или VITON
  • Температура: PP -5 °C +65 °C, PVDF -20 °C +95 °C

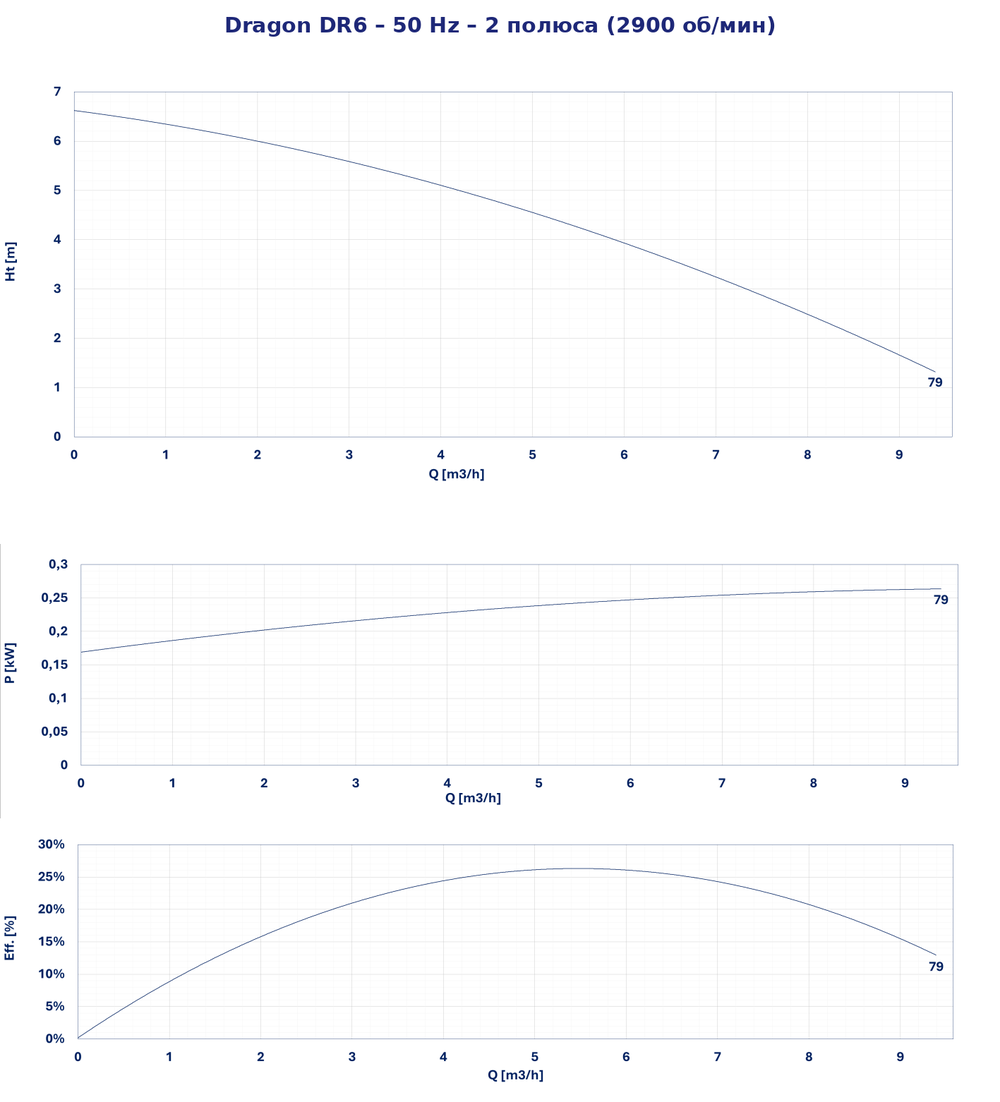

Dragon DR6 – работни криви при 50 Hz, 2 полюса
Налични материали

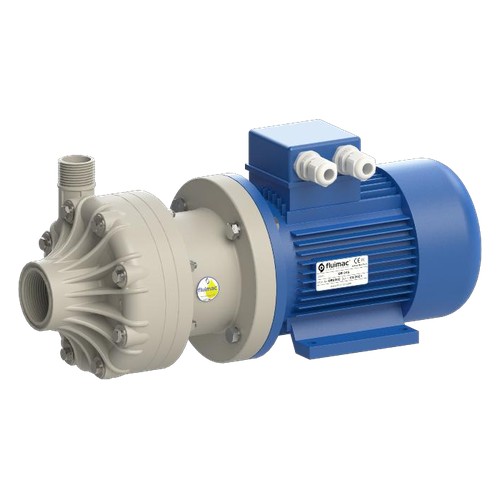

Dragon DR6 – корпус от PP

PP
-5 °C +65 °C

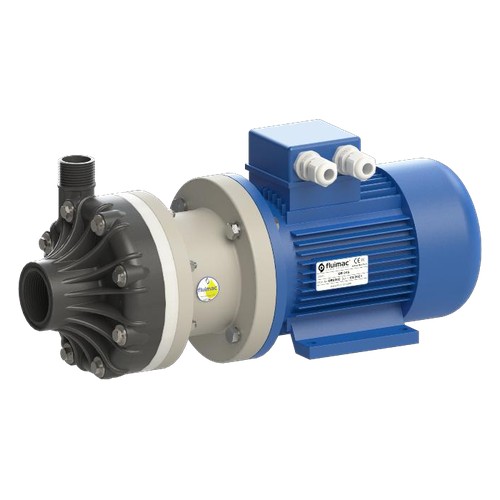

Dragon DR6 – корпус от PVDF

PVDF
-20 °C +95 °C

Размери [mm]

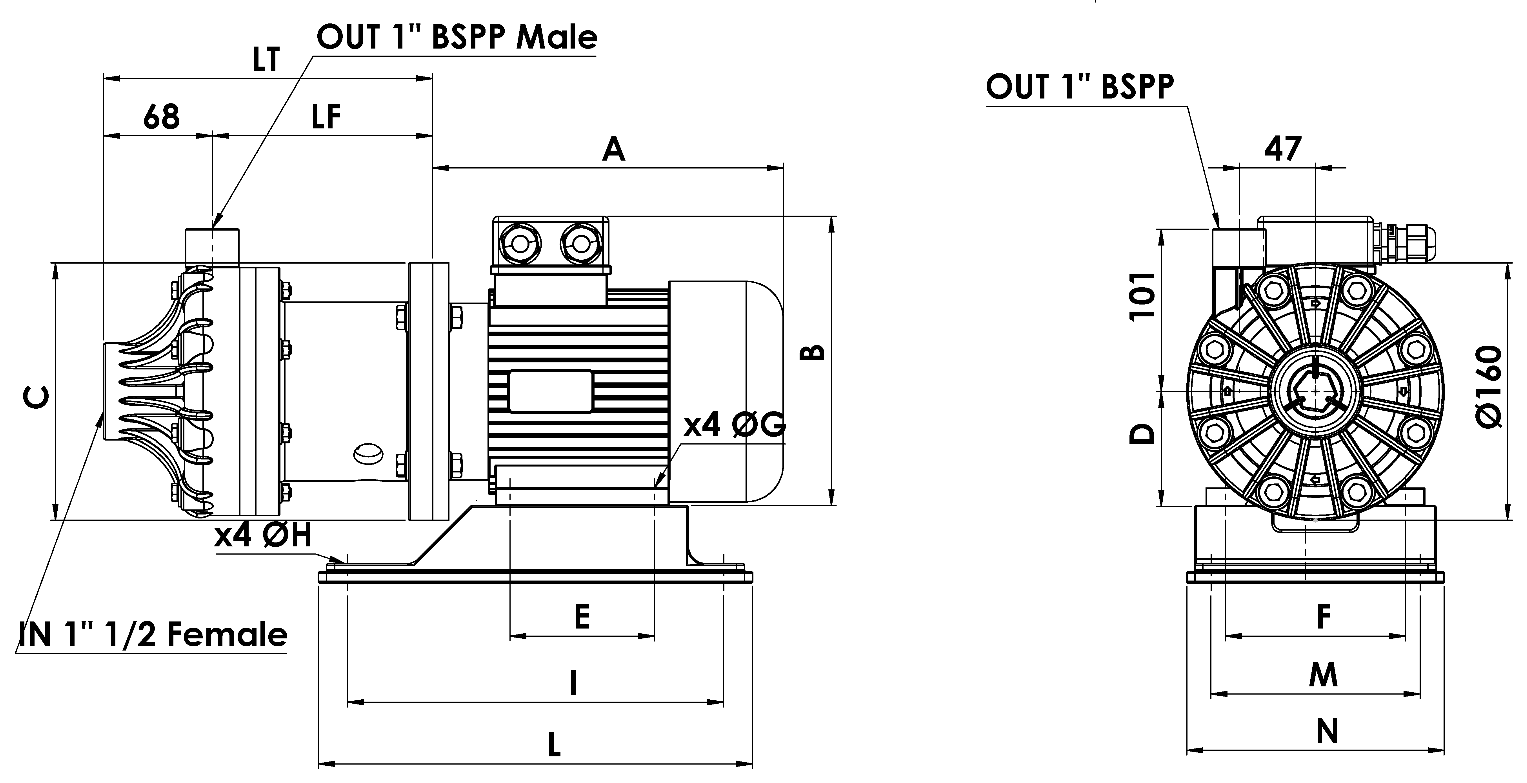

Dragon DR6 – габаритни размери

Размери на двигателя (50 Hz, 2 полюса)

РамкаkWТегло* kgA*B*C*D*E*F*ØG*LTLF
IEC 710,375,622518316071901127204,5137
IEC 710,556,122518316071901127204,5137
IEC 800,759,12502122008010012510204,5137

Размери на основата

РамкаØHILMNO
IEC 71823427013016048
IEC 801230235014719560

* Зависи от производителя на двигателя. Размерите са ориентировъчни.

МоделКорпусO-пръстениМеханично уплътнениеВръзкиРазмер на рамкатаДвигател
DR006

P = PP

K = PVDF

D = EPDM

V = VITON

T1 = SiC + C

1 = BSPP STD

2 = FLANGED

5 = NPT

71

80

90

IE = IEC FLANGE

- = NO MOTOR
