Магнитни центробежни помпи Compass

Compass е серия хоризонтални центробежни помпи от термопластични материали с магнитно задвижване на Fluimac. Херметичната им конструкция е без механично уплътнение и без вал, който преминава през корпуса, затова няма риск от изтичане – подходящи са за токсични, опасни и агресивни течности. Работното колело се задвижва чрез синхронен магнитен съединител с висока мощност и магнити от редкоземни елементи. Корпусът се изработва от PP, подсилен със стъклени влакна, или от PVDF, подсилен с въглеродни влакна, а O-пръстените са от EPDM или FKM (Viton). Серията включва 5 модела с дебит до 35 m³/h и напор до 24 m. Помпите се доставят с електродвигатели 50 Hz с 2 полюса (2900 об/мин). При запитване предлагаме и изпълнение с двигател с 4 полюса (1400 об/мин).

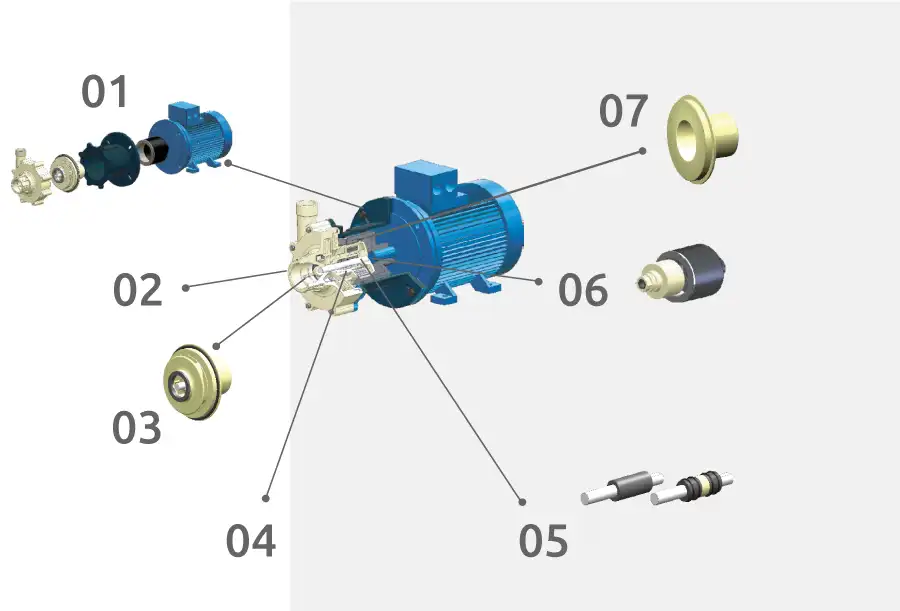

Магнитна центробежна помпа Compass – конструкция (1–7)

Конструкция

  1. Лесна поддръжка – малко на брой компоненти, конкурентна цена и гарантирана химическа съвместимост.
  2. Корпус – монолитен, излят под налягане, от PP, подсилен със стъклени влакна, или от PVDF, подсилен с въглеродни влакна.
  3. Сменяема касета – комплект от PP или PVDF за бърза и лесна поддръжка.
  4. Уплътнение – O-пръстени от EPDM или FKM (Viton), които предотвратяват изтичане в атмосферата.
  5. Лагери – монтират се на място без специални инструменти; вал и лагери от PTFE с въглерод – алуминиев оксид 99,7 % (стандартно) или въглерод – алуминиев оксид 99,7 %.
  6. Магнитен съединител – синхронен, с висока мощност и механично фиксирани магнити от редкоземни елементи; магнитното балансиране намалява износването на аксиалния лагер и отделянето на топлина.
  7. Задна обвивка – термопластична, с елипсовиден профил и без магнитни загуби, от PP или PVDF.

Приложения

  • Химическа промишленост
  • Галванична промишленост и байцване
  • Пречистване на въздух и скрубери
  • Пречистване на води
  • Кожарска и рибопреработвателна промишленост
  • Корабостроене и специални превозни средства
  • Добив и преработка на злато
Модел Вход Изход Макс. дебит Макс. напор Макс. вискозитет Работно колело Мощност на двигателя
m³/h m cps kW
CM4 1” BSPP F 1/2” BSPP M 3,5 7,5 100 полуотворено 0,12
CM6 1” BSPP F 3/4” BSPP M 7 8,5 150 затворено 0,25 / 0,37
CM10 1 1/2” BSPP F 1” BSPP M 13 14 200 затворено 0,55 / 0,75
CM15 2” BSPP F 1 1/4” BSPP M 23,5 20 200 затворено 2,2 / 3
CM30 2” BSPP F 1 1/2” BSPP M 35 24 200 затворено 2,2 / 3

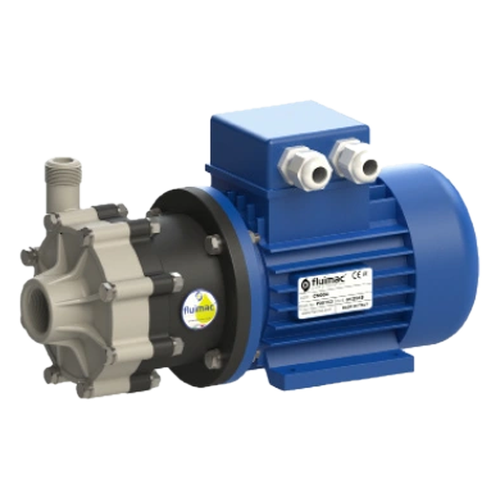

Compass CM4 – магнитна центробежна помпа

Compass CM4

Вход 1” BSPP, изход 1/2” BSPP, максимален дебит 3,5 m³/h, максимален напор 7,5 m, вискозитет до 100 cps, двигател 0,12 kW. Корпус от PP или PVDF.
Научете повече

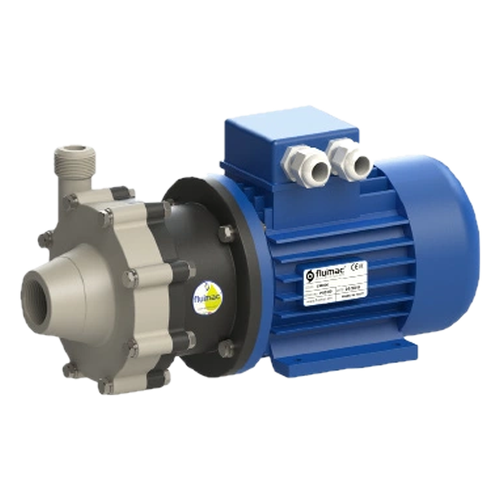

Compass CM6 – магнитна центробежна помпа

Compass CM6

Вход 1” BSPP, изход 3/4” BSPP, максимален дебит 7 m³/h, максимален напор 8,5 m, вискозитет до 150 cps, двигател 0,25 / 0,37 kW. Корпус от PP или PVDF.
Научете повече

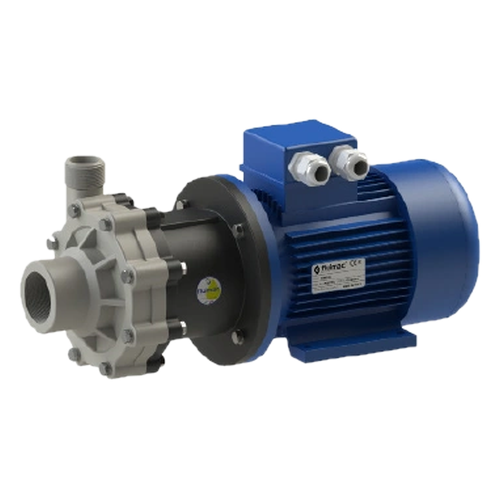

Compass CM10 – магнитна центробежна помпа

Compass CM10

Вход 1 1/2” BSPP, изход 1” BSPP, максимален дебит 13 m³/h, максимален напор 14 m, вискозитет до 200 cps, двигател 0,55 / 0,75 kW. Корпус от PP или PVDF.
Научете повече

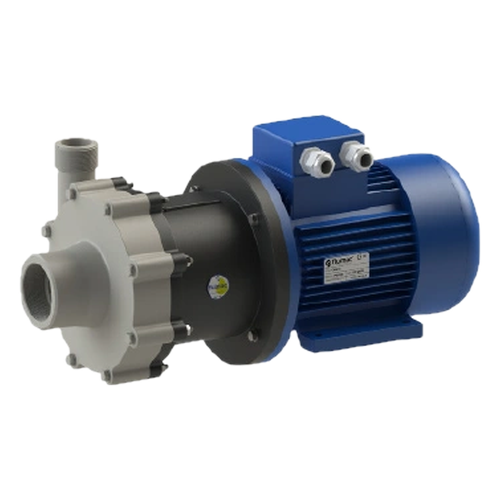

Compass CM15 – магнитна центробежна помпа

Compass CM15

Вход 2” BSPP, изход 1 1/4” BSPP, максимален дебит 23,5 m³/h, максимален напор 20 m, вискозитет до 200 cps, двигател 2,2 / 3 kW. Корпус от PP или PVDF.
Научете повече

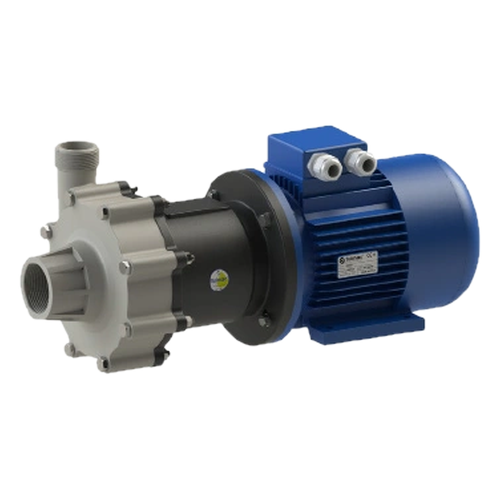

Compass CM30 – магнитна центробежна помпа

Compass CM30

Вход 2” BSPP, изход 1 1/2” BSPP, максимален дебит 35 m³/h, максимален напор 24 m, вискозитет до 200 cps, двигател 2,2 / 3 kW. Корпус от PP или PVDF.
Научете повече
