Технология на пневматичните мембранни помпи Fluimac
Помпите Phoenix, Phoenix ATEX, Phoenix Food, Accurate Phoenix, Steel Phoenix, Flap Phoenix и Lotus са пневматични мембранни помпи с двойна мембрана (AODD). Те работят на един и същ принцип, описан по-долу – задвижват се само със сгъстен въздух, без електричество. Помпата Piezo също е пневматична мембранна помпа, но с конструкция, разработена специално за кладенци. Предимствата и техническите примери на тази страница (работни криви, засмукване, вискозитет) се отнасят за серията Phoenix – данните за всеки модел ще намерите на неговата страница.
Предимства на серията Phoenix
- Голям избор на размери (от P4 до P1000) и материали – PP, PVDF, POMc, ALU, SS и електропроводими (+CF) изпълнения – за най-различни приложения и химически агресивни флуиди
- Работа на сухо без повреди на помпата и системата – конструкция без уплътнения на вал
- Самозасмукване на сухо до 5 m (P4 и P8 – до 3 m) и до 9,8 m, когато помпата е напълнена с флуид (мокро засмукване)
- Безопасна работа срещу затворен кран (нулев дебит), без това да увреди помпата
- Напълно потопяема – може да работи изцяло потопена, при химическа съвместимост на материалите с флуида
- Пропуска твърди частици – подходяща за абразивни и вискозни флуиди
- Висока ефективност и големи дебити благодарение на оптимизирания дизайн на корпусите
- Дебитът и напорът се регулират лесно чрез налягането на захранващия въздух, без допълнителни механизми
- Пневматична система без смазване, без блокиране и без замръзване
- Ефективно разпределение на въздуха – нисък разход на въздух
- Небалансиран пилотен вентил, който управлява главния разпределител и предотвратява блокирането на помпата
- Самосмазваща се совалка от ацетал – дълъг живот на въздушния вентил
- Въздушни камери от плътен полипропилен и пластмасов въздушен вентил – устойчиви на химикали и корозия
- Пневматичният разпределител е достъпен отвън за бърза проверка
- Изцяло болтова сглобка – надеждно уплътняване и защита от течове
- Специално захващане на мембраните, което намалява износването им и предотвратява течове
- Мембрани с дълъг експлоатационен живот и постоянна производителност
- Изпускателна камера с двоен шумозаглушител – ниско ниво на шума и по-малко заледяване
- Лесен и бърз сервиз без специални инструменти
- Различни варианти на присъединяване на портовете и комбинации от материали според приложението
- Сертификат ATEX за всички версии; електропроводими изпълнения за зона 1
- Всяка помпа се изпитва 100% след сглобяването – работа срещу затворен изход, засмукване и уплътняване
- Компактна конструкция – монтаж с крачета, окачен, на таван или върху количка за лесно преместване
Как работи мембранната помпа
1. Цикъл на засмукване
Сгъстеният въздух изпълва дясната въздушна камера и избутва дясната мембрана. Свързаната с нея чрез вал лява мембрана създава засмукване – долната сфера се повдига и флуидът постъпва в помпата през входа. В същото време дясната камера е в цикъл на нагнетяване.
2. Цикъл на нагнетяване
Сгъстеният въздух изпълва лявата въздушна камера и лявата мембрана изтласква флуида – горната сфера се повдига и отваря пътя му към изхода. В същото време дясната камера е в цикъл на засмукване. Двата цикъла се редуват автоматично благодарение на пневматичния разпределител, без електрическо управление.
Начини на монтаж
Помпите Phoenix могат да се монтират и окачени, както и с крачета – включително изпълнение за монтаж на таван.
Избор на помпа
За да изберете правилната помпа Fluimac за вашето приложение и да осигурите дълъг живот, икономична работа и минимална поддръжка, вземете предвид:
- свойствата на флуида – химичен състав, вискозитет и наличие на твърди частици;
- необходимия дебит и напор;
- условията на засмукване и нагнетяване.
Оптималният размер на помпата е този, при който работната точка (дебит и напор) попада около средата на работните криви.
Помпите се предлагат с различни варианти на присъединяване на входа и изхода и с различни комбинации от материали според приложението.
Работни криви
За да подберете размера на помпата и параметрите на захранващия въздух, трябва да знаете:
- необходимия дебит;
- общия напор, който помпата трябва да преодолее.

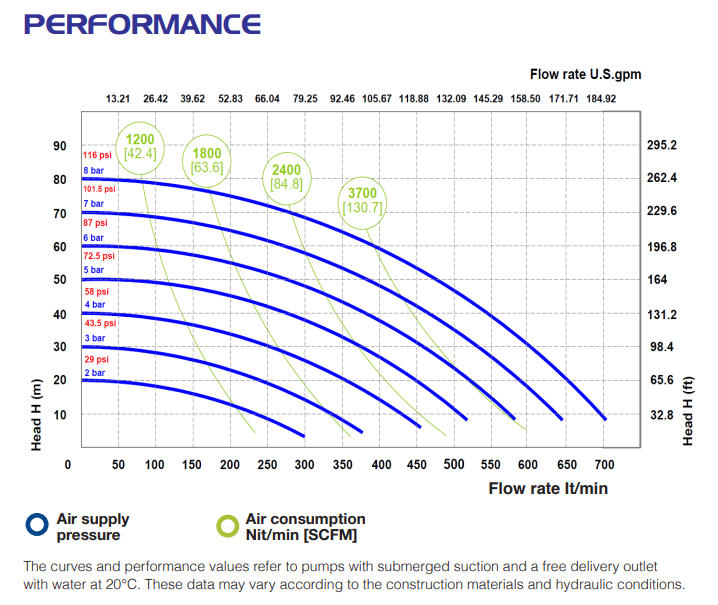

Пример: помпа Phoenix P170 трябва да изпомпва 135 l/min при напор 25 m. Точка A на диаграмата е пресечната точка на тези две стойности.
Сините криви показват налягането на захранващия въздух. Най-близката до точка A е кривата за 7 bar – толкова е необходимото налягане на въздуха за тази работна точка.
Зелените линии показват разхода на въздух. Най-близката до точка A е линията за 900 Nl/min (нормални литра в минута) – толкова въздух ще консумира помпата.
Кривите са измерени с вода при 20 °C, със залята смукателна линия и свободен изход; при други условия стойностите може да се различават. Работните криви на всеки модел ще намерите на страницата на помпата.
Засмукване и дебит
Графиката показва как намалява дебитът, когато помпата работи със засмукване (монтирана над нивото на флуида). Например при височина на засмукване 4 m дебитът намалява с около 20%. Валидно за помпи с присъединителен размер ¾″ и по-голям; стойностите зависят от конфигурацията на помпата.
Вискозитет и дебит
С увеличаване на вискозитета дебитът на помпата намалява. Например при флуид с вискозитет 6000 cPs (сантипоаза) дебитът е около 60% от дебита при работа с вода (100% = вода). Валидно за помпи с присъединителен размер ¾″ и по-голям.
