Dragon DR30
Fluimac Dragon DR30 е хоризонтална центробежна помпа от пластмаса с механично уплътнение, задвижвана директно от електродвигател. Предназначена е за бърз трансфер и изпразване на агресивни и замърсени течности с вискозитет до 500 cps, включително с малки суспендирани твърди частици. Полуотвореното работно колело (Ø 124 mm) е монтирано директно на вала на двигателя, а външно монтираното механично уплътнение от SiC и въглерод с маншон от 100% чист PTFE осигурява много висока устойчивост на корозия. С двигател 50 Hz с 2 полюса (2900 об/мин) помпата достига дебит до 34,5 m³/h и напор до 21 m. При запитване предлагаме и изпълнение с двигател с 4 полюса (1400 об/мин). Корпусът се изработва от PP или PVDF. Вижте всички помпи от серията Dragon. Вижте повече за технологията на центробежните помпи тук.
- Смукателна връзка (вход): 2'' BSPP (вътрешна резба)
- Нагнетателна връзка (изход): 1 1/2'' BSPP (външна резба)
- Максимален дебит: 34,5 m³/h
- Максимален напор: 21 m

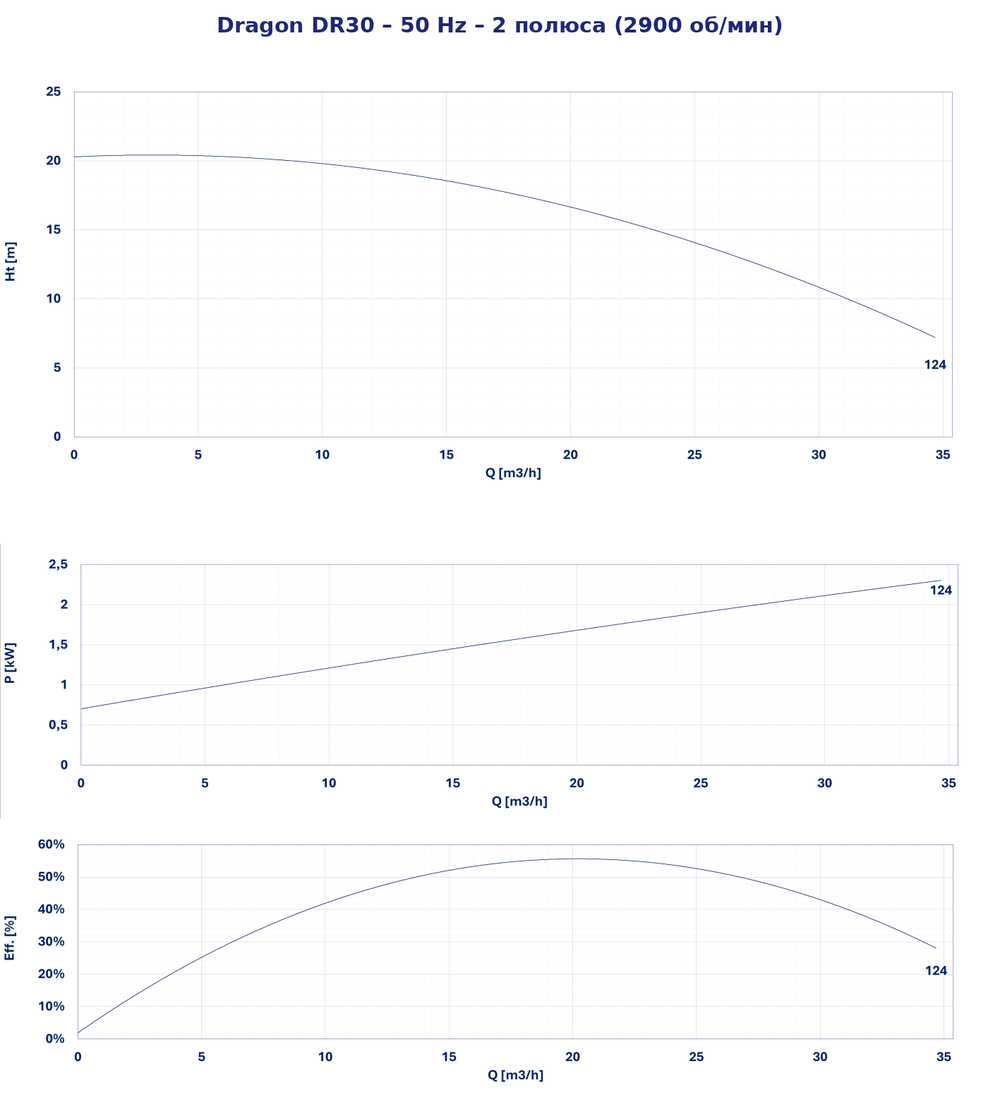

- Оптимална работна точка (BEP): 21 m³/h при 17 m
- Максимален вискозитет: 500 cps
- Работно колело: полуотворено, Ø 124 mm
- Двигател: 2 полюса, 2900 об/мин, 50 Hz, IP 55, IEC фланец, B3+B5
- Мощност на двигателя: 2,2 / 3 / 4 / 5,5 kW
- Материали на корпуса: PP, PVDF
- Механично уплътнение: SiC + въглерод (T1), маншон от 100% чист PTFE
- O-пръстени: EPDM или VITON
- Температура: PP -5 °C +65 °C, PVDF -20 °C +95 °C
Налични материали

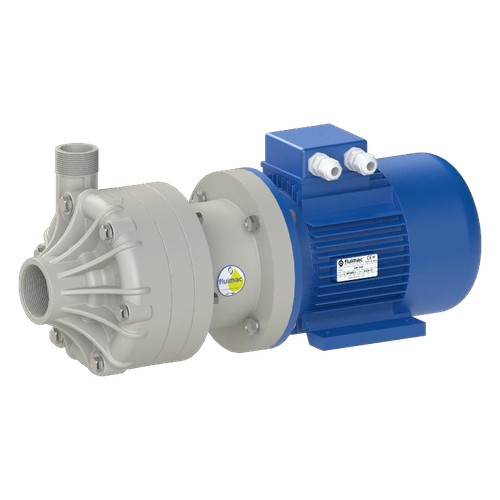

PP
-5 °C +65 °C

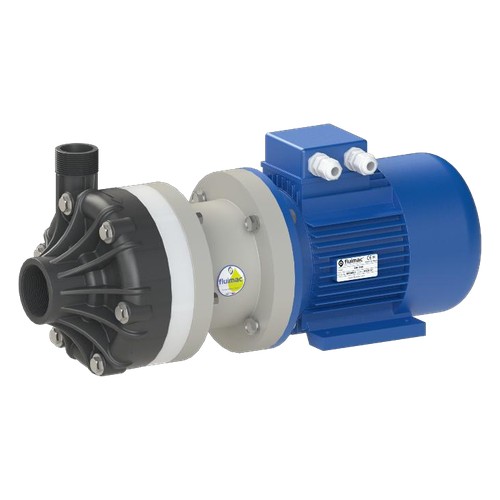

PVDF
-20 °C +95 °C
Размери [mm]
Размери на двигателя (50 Hz, 2 полюса)
| Рамка | kW | Тегло* kg | A* | B* | C* | D* | E* | F* | ØG* | LT | LF |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IEC 90L | 2,2 | 15 | 285 | 230 | 200 | 90 | 125 | 140 | 10 | 270,5 | 179,5 |
| IEC 100L | 3 | 22,3 | 326 | 247 | 250 | 100 | 140 | 160 | 12 | 270,5 | 179,5 |
| IEC 112 | 4 | 26,7 | 335 | 286 | 250 | 112 | 140 | 190 | 12 | 270,5 | 179,5 |
| IEC 132S | 5,5 | 38,5 | 356 | 319 | 300 | 132 | 140 | 216 | 12 | 289,5 | 198,5 |
Размери на основата
| Рамка | ØH | I | L | M | N | O |
|---|---|---|---|---|---|---|
| IEC 90L | 12 | 302 | 350 | 147 | 195 | 60 |
| IEC 100L | 12 | 352 | 400 | 197 | 245 | 60 |
| IEC 112 | 12 | 352 | 400 | 197 | 245 | 60 |
| IEC 132S | 15 | 520 | 580 | 275 | 335 | 60 |
* Зависи от производителя на двигателя. Размерите са ориентировъчни.
| Модел | Корпус | O-пръстени | Механично уплътнение | Връзки | Размер на рамката | Двигател |
|---|---|---|---|---|---|---|
| DR030 | P = PP K = PVDF | D = EPDM V = VITON | T1 = SiC + C | 1 = BSPP STD 2 = FLANGED 5 = NPT | 80 90 100 112 132 | IE = IEC FLANGE - = NO MOTOR |
